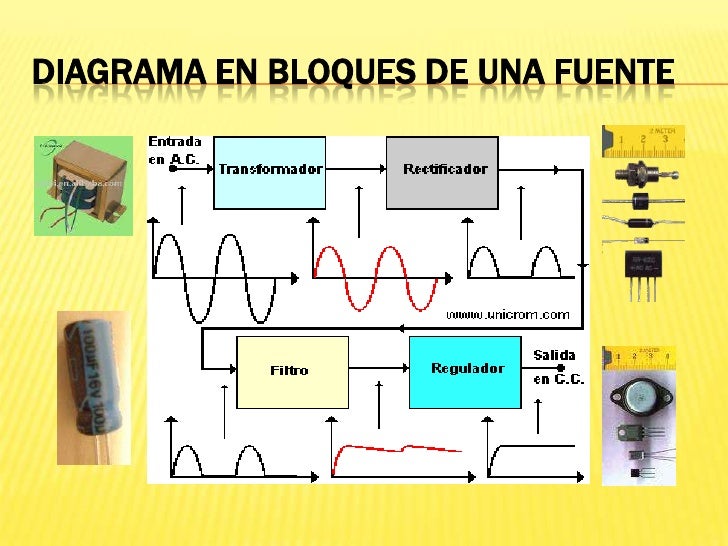

Etapa de transformación: Esta etapa consta básicamente de un transformador que
esta formado por un bobinado primario y uno o varios
bobinados secundario, que tiene como función principal.
convertir la energía eléctrica alterna de la red , en energía
alterna de otro nivel de voltaje,
por medio de la acción
de un campo magnético.
Ademas provee una aislación
galvánica entre la entrada y la salida
Etapa de rectificación : Esta etapa queda constituida por diodos rectificadores cuya
función es de rectificar la señal proveniente del bobinado
secundario del transformador. Existen 2 tipos de configuraciones
que son rectificación de media onda y de onda completa
Etapa de filtrado: Esta etapa queda constituida por uno o varios capacitores que
se utilizan para eliminar la componente de tensión alterna que
proviene de la etapa de rectificación. Los capacitores se cargan
al valor máximo de voltaje entregado por el rectificador y se
descargan lentamente cuando la señal pulsante desaparece.
Permitiendo lograr una nivel de tensión lo mas continua posible.
Etapa de regulación: Esta etapa consiste del uso de uno o varios circuitos integrados
que tienen la función de mantener constante las características
del sistema y tienen la capacidad de mantener el estado de la
salida independientemente de la entrada.
Esta etapa se puede dividir en :
Reguladores lineales y regulador de conmutación (switching) .
